标准光源对色灯箱介绍

标准光源对色灯箱广泛应用在纺织、印刷、塑胶、颜料、油漆、油墨、摄影等领 域，用于准确校对货品的颜色偏差。

因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。工 业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色， 但因为环境光源不 标准或与客商所使用的光源不一致，不同光线下所看到的颜色各异，货品色差判定 不准确。客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了 公司商誉。

要有效解决上述问题，最有用的方法就是在检定货品的颜色时，必须在相同的光 源及可控制的条件下进行。例如国际通用标准中常采用人工日光一D65作为评定货品 颜色的标准光源。

乐盈llV特别是夜班时间， 使用标准光源检定货品颜色偏差尤其重要。灯箱内除提供 D65光源外，同时还提供共T TL84、CWF、UV、F、A、D75、U35、U30等光源，具备测试同 色异谱效应的功能。

标准光源对色灯箱性能

乐盈llV1.根据用户的需求，可为用户提供国际照明会(CIE)所认可的各种标准光源，符 合所有主要的视觉评价， 包括AS， ASTM， BSI， DIN和ISO国际标准。

2.光源的照度范围为750至3200勒克司(Luxes)。

3.光源的背景颜色为吸光型中灰色(Neutral Grey)。

4.具备测试同色异谱效应的功能。

乐盈llV5.灯箱采用微电脑控制模块快速切换的方式，可快速、准确对比货品在不同光 源下的颜色差异。

6.准确记录每种光源的使用时间和开关次数。

标准光源灯箱工作原理

乐盈llV标准光源灯箱工作原理示意(见附图1)

乐盈llV灯箱安装、使用注意事项

在安装、使用灯箱之前应仔细阅读使用说明书，避免因方法不当对灯箱造成损 坏或导致产生安全隐患。

注意事项：

1.注意使用合适的电源，在使用前查看灯箱背面的电源标签。

乐盈llV2.放置灯箱时应确保每个灯箱之间或灯箱与墙壁之间的最小间距20cm。确保灯箱 与易燃物和可燃物之间保留安全距离。

3.灯箱不能在有爆炸性危险的环境空间内使用。

乐盈llV4.注意不要将灯箱放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环 境的干燥。

5.检验含有油墨、粉料、腐蚀性和尖锐物品放入灯箱内时，应避免对灯箱表面涂 层造成污染和损坏。

乐盈llV6.对灯箱进行维护保养及更换灯管时，应切断主电源。

电气参数

乐盈llV电源接入：AC220~240V ，50 60Hz功率：小于300W。

箱体安装方法

1.将背板和底板用螺丝安装好(如图1)。

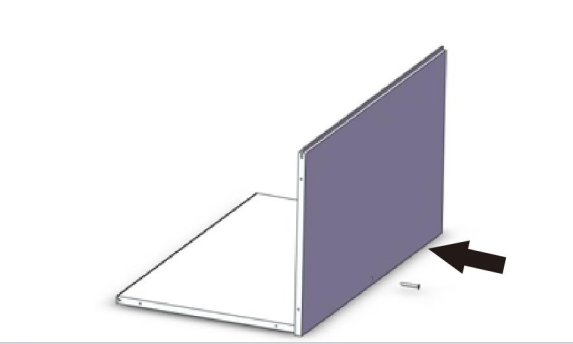

图1安装背板

乐盈llV2.将侧板用螺丝安装好(如图2) o

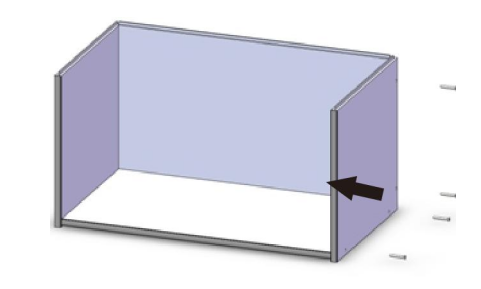

图2安装侧板

乐盈llV3.将光源箱放入安装好的箱体上，对正好卡槽(如图3)。

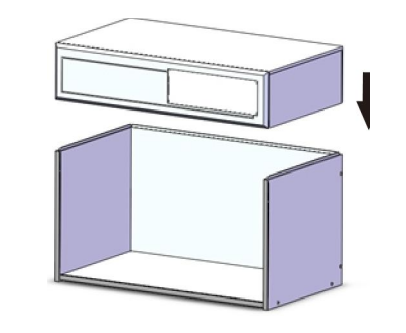

图3安装光源箱

灯箱操作使用说明

1.将电源线接入市电电源(注意市电电源必须与灯箱标示的输入电源相符)。此 时显示屏会点亮显示LOGO，提示电源已接通。

2.按ONOFF开关键后，指示红灯点亮，显示屏显示灯箱已使用的总次数和总时间 (如图4)。图4显示该灯箱总共开机3次，共使用了2小时50分钟。

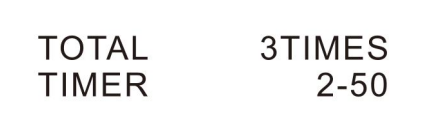

图4总开机次数和使用时间显示

3.再按任意一个光源开关键，相对应的指示红灯点亮，同时该光源灯管点亮，、显 示屏显示相对应的灯管已使用的次数和时间。如按D65键，D65光源点亮(如图5)，9显示屏显示D65灯管已使用5次共2小时50分钟。

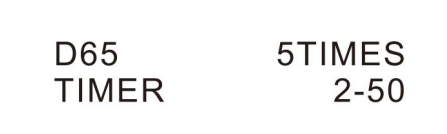

图5D65光源开机次数和使用时间显示

乐盈llV其它光源灯管同样操作。若需同时开启两种或多种光源，只需同时按下两键或多 键即可。

4.将要检测物品放在灯箱底板中间，需要比较两件或两件以上物品的颜色时，应 并排摆放在灯箱尽量靠中间位置进行比对。

5.光源从零度(垂直)入射角照在样品上，观察者从45度观察样品， (如图6)所 示，光源从垂直入射角照射到被检测物品上，观察者从45°观察。

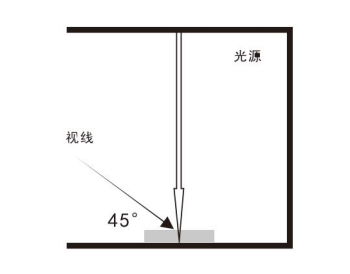

图6观察方法

6.检测完毕，按一下ON OFF键关机，同时指示红灯熄灭。下班时间不使用时要将 电源关闭，长期不使用时要将电源插头拔出。

乐盈llV7.更换新灯管，按照灯管座处的标示进行安装，灯管要对号装入灯管座处。更换 新灯管后，可将原来灯管的使用时间记录清零(即从零重新开始计时)，具体方法是 先点亮更换好的新灯管，再用小螺丝刀伸入到CLR中心圆孔，按下该键45秒即可(其它 没有点亮的灯管计时不会被清零)。

维护保养

乐盈llV1.灯箱的免费保养期为壹年(人为损坏及灯管老化不在免费保修范围内)。

乐盈llV2.对灯箱进行维护时，应关闭主电源，拔掉交流电线。

乐盈llV3.如灯箱壁板、底板、反光板上沾有灰尘或存有手印、油印等污点、污渍时，可 用干净白色软布蘸点清水或含中性清洁剂的水轻轻摩擦去除污物，并自然风干。严 禁使用硬物削刮及化学溶剂除污，以免破坏灯箱壁的表面涂层。

4.如灯箱表面涂层破损或变色则应更换。
